Приемна антена в града - противошумов въвод

[goldib]

  2N5109  туй чудо от де се купува, щото тези дето пишат, че го имат го нямат

[lz2xl]

2N5109 или 2N3866.Средномощен вч транзистор с претенции да е малошумящ.KT610 е по добър от към усилване и шум,но корпуса е друг.КТ606А също става.За тоя антенен предусилвател е нужен такъв или подобен за да има достатъчна динамика.Въобще аз съм доволен от КТ640А-2 за такава работа..........обаче е голяма рядкост.Не знам Билян пробвал ли е с такова чудо.На честоти до към 500 мхц е много линеен от към усилване.
Редактиране на публикация

[ahedproductions]

Тук има разумни доводи! http://vpayaem.ru/miniwhip2.html
 КТ640А-2 тоз не беше ли някаква легенда безкорпусна?

[lz2xl]

КТ640А-2 е съвсем реален,тук на снимката съм изсипал 20-тина броя Съвсем корпусен си е вярно че правят някой свч хисове с него,едно време правеха.Граничната му честота е около 7 гхц по спомени.Мога да ти пратя десетина за проби и да видиш че е реална тази легенда При мен стоят от години.

[ahedproductions]

Под думата "легенда" имах пред вид легендарен, а не че няма такъв! Ми помня нещо от паспорт, явно греша. Мисля да пробвам тоя вариант на руснака, изглежда много добре, ще го понапудря само и без филтри.

[lz2xl]

Ясно за легендата правеха разни екзотики с него.Ако имаш мерак да пробваш,мога да ти ги подаря всичките,те при мен и без това си стоят без употреба.Зрението вече не е като на млади години.Гледам на линка който си дал на изхода са сложили двутактно стъпало с КТ368 и КТ363.Там като че ли ще паснат по добре КТ907 и КТ917.Динамиката ще литне до небето.Имам някъде двойки от тях.Сложих ти снимка,обаче не се получи както винаги

Двойката се оказа КТ904 и КТ914 което е същата манджа,комплементарна двойка за ВЧ.

[dinev66]

Някой ще експериментира ли схемата на руснака?



Споделяйте!

Аз имам въпрос към Билян и всички останали във връзка с цитираната по-горе Луп-антена, която съм на път да реализирам:

https://pa0fri.home.xs4all.nl/Ant/Active%20antenna/Active%20receiving%20%20loop%20antenna%20eng.htm



Какво мислите вие за предпазните диоди при усилвателите на активни антени? Прочетох следния  материал:
How DOES the PA0RDT Mini-Whip work:

http://owenduffy.net/antenna/PA0RDT-MiniWhip/

Последния абзац - "Diodes connected to antennas" и заключението на автора: "Connecting diodes to antennas is plainly irresponsible!"

Моля, коментирайте!

[shri]

Ясно за легендата правеха разни екзотики с него.Ако имаш мерак да пробваш,мога да ти ги подаря всичките,те при мен и без това си стоят без употреба.Зрението вече не е като на млади години.Гледам на линка който си дал на изхода са сложили двутактно стъпало с КТ368 и КТ363.Там като че ли ще паснат по добре КТ907 и КТ917.Динамиката ще литне до небето.Имам някъде двойки от тях.Сложих ти снимка,обаче не се получи както винаги

Двойката се оказа КТ904 и КТ914 което е същата манджа,комплементарна двойка за ВЧ.

Еми Асен ти го е писал, мощни ВЧ транзистори е решението от високи входни нива. В професионалните приемници обикновено на входа се слага газоразрядник, който се отпушва при високо напрежение индуцирано в антената. КТ610 също е добър вариант за входен усилвател. Да маломощните ВЧ полеваци са капризни към високи входни нива и пикове, горят.

[lz2xl]

КТ610A е добър вариант.Малко над 1 ват на 1 гхц.Шума е нисък.Недостатъка е че ако му пуснеш повече от 16-18 волта може да пробие.За първата схема на Билян мисля че ще потегли.J310 е добър транзистор и шума е малък.J310-625 мВт,60 мА.Трудно се намира и не знам да има аналози.SMD варианта MMBFJ310 може да се поръча.
dinev66 Диоди на входа са добро предпазно средство само ако наблизо няма някакъв мощен разпръсквателен предавател,в смисъл да ти вкара някой друг волт в антената.Те тогава пазят входа,обаче отпушат ли се от антенния ток стават генератор на шум.Иначе са си защита от статик.

[ahedproductions]

Не съм съгласен за диодите, просто трябва човек да сложи подходящи. Аз използвам 1SS427 на Toshiba, капацитета му е 0.3пФ и все едно го няма във веригата, поне до 250МХц. От там нагоре има специални защитни компоненти, но там цените са едни други а и реално нямаме нужда от такива ние.
В схемата с лупа диодите са задължителни, има достатъчно метал в небето, че да е възможен проблем, особенно със силни ветрове. Колкото и да изглежда грубо, 4007 има около 8-9пФ капацитет и в случая, особенно с индуктивния характер на антената, 18пФ към маса не са проблем, а и самия диод може да понесе страшни кратковременни токови импулси. Аз бих сложил някое друго диодче, някое от бързите шотки с 2-3пФ капацитет, избор бол.


[styrshel]

Като първи транзистор, ще стане ли 2П350Б, че имам такива?

[dinev66]

Колега от форума ме помоли да поясня някой неща за Mini-Whip и ще го направя "с думи прости":
Платката със самата антена и усилвателя се слага в някаква пластмасова "бутилка" за да се пази суха. Често се използва ПВЦ тръба с диаметър 35 мм или 40. Коаксиалът може да е на BNC, може да е запоен, а моят е на 2-калустър клема, че оплетката не се калайдисваше.

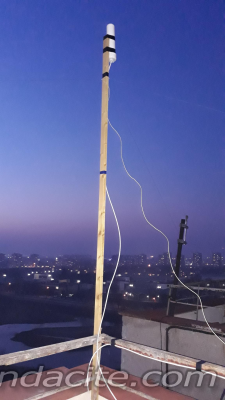

Това нещо на мачта 2-3 м на покрива. Да се внимава, ако мачтата е метална антенката да е над нея, според мен на 10-на см. Най добре на полипропиленова дебелостенна водопроводн тръба или нещо от този сорт:

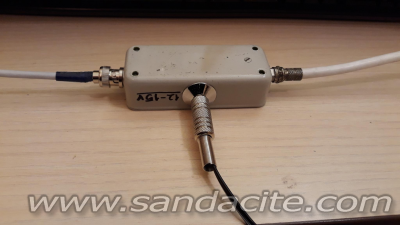

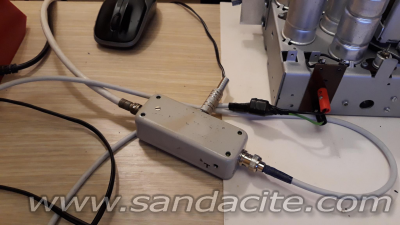

На бюрото е кутийката със захранването, което се пуска през в.ч. дросел по коаксиала за усилвателя на покрива. А сигналът от антената излиза през 1 кондензатор към радиото, пак през коаксиал, накрая на който е трафчето с пр. отн. 1:16 - в случая отношение на навивките 1:4, а именно 3 навивки към коаксиала и вторична 12 навивки към антенния вход на радиото (и букса земя естествено). Трансформатора е обяснен в началото на темата от Билян подробно. Такъв траф се слага и напокрива при антената, ако тя е пасивна дълга жица. Това е описано също подробно от Билян.

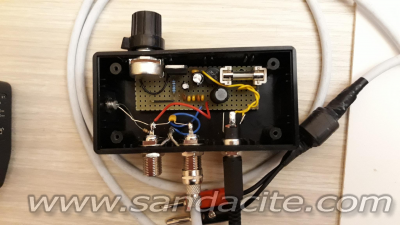

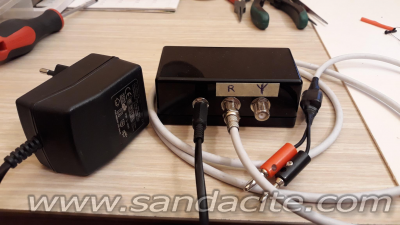

Следващите снимки са на  кутийката със захранването (евентуално 12V от адаптер, по добре неимпулсен, филтрирането му евентуално регулируем стабилизатор, какъвто е добре да има при Loop антенат, която  също беше спомената и аз в момента правя.

https://pa0fri.home.xs4all.nl/Ant/Active%20antenna/Active%20receiving%20%20loop%20antenna%20eng.htm

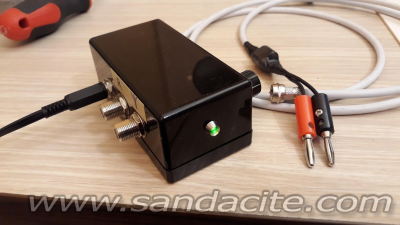

Металната кутия е за Whip-a, а черната съм подготвил за Loop-a. Добавил съм предпазител, та като окъси коаксиала и те няма във вас адаптера да не ти запали къщата, както и светодиод. Естествено по-добре е ако кутийката е метална.



Трафчето го хващам с тиксо, както и кабелите с бананчетата за антенния вход на радиото, запоявам и бандажирам стегнато отгоре.

[dinev66]

Между другото, който го мързи да прави в Ebay има Mini Whip разни варианти и цени, само платки, със и без захранване, с готови модули - напр:



https://www.ebay.com/itm/MiniWhip-Active-Antenna-HF-LF-VLF-mini-whip-shortwave-sdr-RX-portable-receiving/222327564468?hash=item33c3c168b4:g:iB4AAOSwurZZLoqW

[ Посоченият файл е недостъпен ]

https://www.ebay.com/itm/Mini-Whip-HF-VLF-active-RX-antenna-10kHz-to-30MHz-with-RF-isol-tr/201832720063?hash=item2efe2ae6bf:g:Ll8AAOSwhQhY07Io

[lz2xl]

По въпроса за диодите,там им е мястото.1SS427 е добър вариант.Ползват също и 1N4002.Тоя луп когато падне температурата под нулата и въздуха около него е практически сух духне ли вятър,така малко по силничък да го поотърка и статика ти е готов.
На въпроса на styrshel за КП350.Не е добър вариант.Там е задължително по сериозен транзистор с изолиран гейт.J310 няма руски аналог.MMBFJ310 на FAIRCHILD го има на пазара и струва стотинки.Обаче в SMD корпус.https://www.tme.eu/bg/details/mmbfj310/tranzystory-z-kanalem-n-smd/on-semiconductor-fairchild/?brutto=1&gclid=CjwKCAiAn5rUBRA3EiwAUCWb22qrijq-ePO4XZG6kStuZ6MOd1nE7-4BB4aaEAXOwNVwwE2edmBCPxoCa60QAvD_BwE

[dinev66]

По въпроса за диодите,там им е мястото.1SS427 е добър вариант.Ползват също и 1N4002.Тоя луп когато падне температурата под нулата и въздуха около него е практически сух духне ли вятър,така малко по силничък да го поотърка и статика ти е готов.

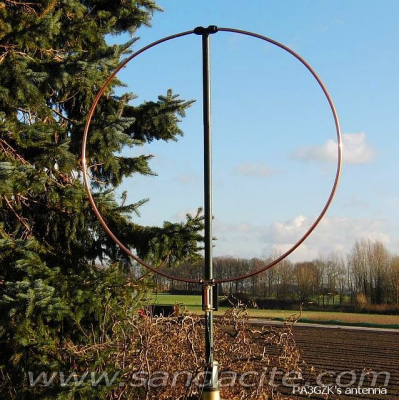

Виж схемата по-горе! Дали наистина има опасност от статично напрежение. Тук тръбата е само екран за електрическата съставна на полето. Същинската антена е изолирана жица вътре в тръбата, като единия и край е на маса на усилвателя, тръбата е замасена в същата точка, както и оплетката на коаксиала.
