Автор Тема: Кварцов генератор филипс 10.00000Мхц.  (Прочетена 1333 пъти)

0 Потреб. и 1 Гост преглежда(т) тази тема.

Неактивен shri

  • Квантов генератор
  • ****
  • Публикации: 935
  • Населено място: Германия Берлин
  • LZ2IX
Кварцов генератор филипс 10.00000Мхц.
« -: 19 Ноември, 2014, 20:21:14 »
Имам едно ТСХО на филипс 10.0000Мхц. но съм забравил как му бяха крачетата. Някой може ли да ми каже как да го пусна. Кое краче за какво беше, на колко волта беше.
Денят е прекрасен, забеляза ли го!

Неактивен ahedproductions

  • Адронен колайдер
  • *****
  • Публикации: 1988
  • Населено място: София
  • LZ1SWE
Re: Кварцов генератор филипс 10.00000Мхц.
« Отговор #1 -: 19 Ноември, 2014, 21:14:43 »
Намерих това в един холандски форум:

The pin numbering is from the lower left corner in a clockwise direction:

Pin 1: + 12V
Pin 2: Mass
Pin 3: Trimming: NC 190 for 4322, trim capacitor to ground for 4322 191, 2k potentiometer to ground for 4322 192
Pin 4: Internally Connected
Pin 5: Output

20982-0

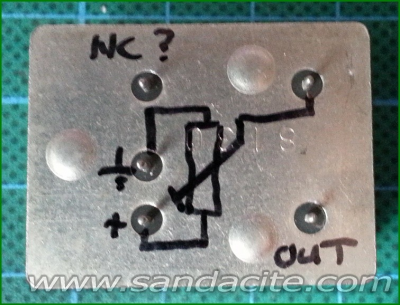

Там един твърди, че не бачкало така при него, а само така:

20983-1

Тримерът май е 47килоома.
Пробвай!  :hi:
Лаборатория по електроника и радиотехника "Етер"

Неактивен goldib

  • Квантов електрон
  • ***
  • Публикации: 244
  • Населено място: Пловдив
Re: Кварцов генератор филипс 10.00000Мхц.
« Отговор #2 -: 19 Ноември, 2014, 22:02:35 »
И аз имам такъв генератор и много време  търсих схема   :hi:   Когато го  изпробвате моля споделете резултата  :)
