Красавеца

[Pichaga933]

Един Проект завършен преди няколко месеца, започнат преди около година и Планиран преди 3 години ...

EL34 + 6SN7 +6Е5С

Захранващ траф, ТЦ200 от Темп, Изходни трафове реално за ВО от Пирин, Филтров дросел от Опера...

ШАсито е от Лампова БГ уредба....Окастрено с флекса за дизайн, с подложена плоскост от кафяв гетинакс.

В момента свири с 6н8с за предусилвател понеже се оказа че с 6SN7 не са абсолютно идентични като режими и иска пре настройка а 6н8с вече съм ги разсвирил и в момента не ми се пипа...

Също така чака за око ЕМ34... и междувремнно е с руската лампа...

Оригинално Идеята дойде от тази схема:



Крайната лампа беше подменяна със 6п3с и 6п3с-е и съответно прекрояван схемата за да се вкарат в режим, но ЕЛ34 ми остана любимка заради НЕ ламповото звучене... ,който иска като желае да го разбира.

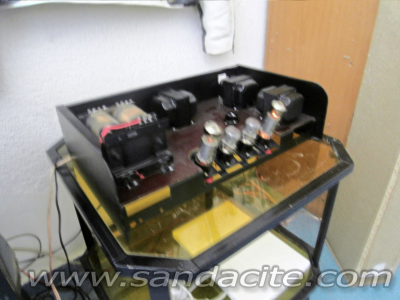

Ето го и Него:

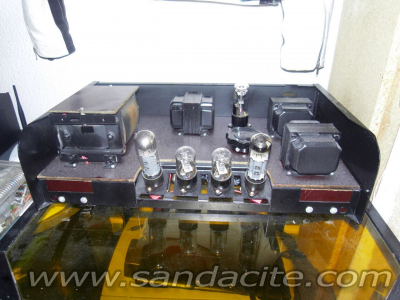

Финалният вариант е най-отгоре, с ключе за анодното напрежение, но още няма  ключ за мрежовото напрежение, нито съм опаковал захранващия траф от страни, нито съм сложил шпайкове, ами е само на меки крачета....

Финално го оставаих с 47к потенциометър за сила на звука, бяха свършили 10к-тата

Още не съм сложил индикаторната лампа и врътката за сила на звука е срамно малка....

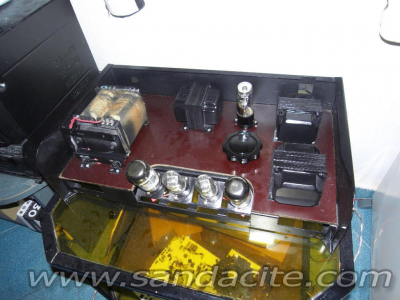

Един предварителен вариант с Галетен ключ, оказа се че съм забравил да почистя ключа и много прекъсваше, ядсах се и го махнах...

[styrshel]

Eeeeeeeeeee, засрамихте ме! всички са подготвили по един проект и си траете!!!  Браво харесва ми!!!

[lz2xl]

Започвам да се срамувам с моя 2Х5 вата бръмбъзък

[radio-hobi]

Супер е усилвателя !

[Pichaga933]

Благодаря за добрите думи.



[ONZI]

Браво не спите като мен.
Аз си играя от известно време със един "РР"на 6п36с  но в пентоден режим кога ще го завърша не се знае.
Още е на пробна версия.

[Eltehno]

Браво Пичага. И аз правя сега един с EL34 и 6Ж4 за драйвери. Същите изходни, а може би и захранващ, дросел от Пирин. Още не съм му чул гласеца, че нямам време напоследък.


[Pichaga933]

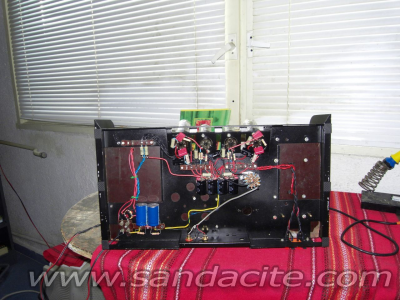

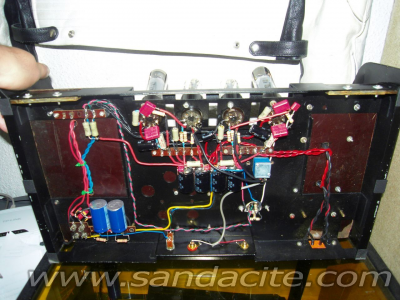

Още снимки от изработката излязоха от папките като се разрових.

[Pichaga933]

Продължаваме

[Pichaga933]

Тука е вече след като лакирах мат-а

И накрая 2 снимки от самото начало на проекта
