Нов АМ предавател с малка мощност - BTa7000

[lz2lx]

 Преди време всичките му налични CA3028  бяха станали моя собственост.   Съвсем оригинална стока продава останала по наследство преди Китай да се научи да ги прави. Аз предположих че ще се усъмниш. Както винаги.
Не се съмнявайте приятелю стар колекционер съм знам кое що е.

[ahedproductions]

Ще направя малко сметки за един пуш-пул клас Д, ще измисля схемата и ще направя една платка да е лесно.
Пристигнаха ми и още TBA820M 5 броя.



[ahedproductions]

Здравейте!

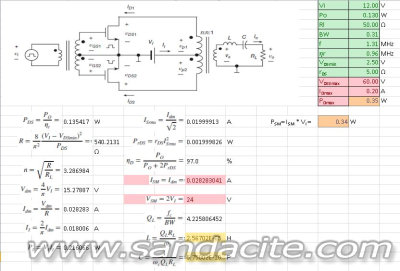

В ускорен режим подведох под Ексел формулите за изчисление на пуш-пул клас Д (напрежителен) с трансформаторна връзка. Резултатите за 2N7000 са не добри, както и предполагах, но си правех оглушки.



Тук трябва да обърнем внимание на няколко неща.
VDSmin, т.е. пада на напрежение върху транзистора в отпушено състояние е около 2.5 волта. Поне така говори дейташита, при 500мА ток през него имаме 5 ома съпротивление на прехода. Това е бая съпротивление.
PDmax, максимална разсейвана мощност, особено за този корпус, е 350 миливата.
IDmax, максималния дрейнов ток е 200мА.
И за да не ги мъчим, можем да генерираме в тази схема максимум 130 миливата в 50 ома, без да превишаваме PDmax. Малко от тях ще изгубим върху филтъра и трансформатора.
От това си правя извод, че 2N7000 е най-подходящ за еднотактен режим с трансформиращо звено-филтър на изхода. И ако се иска повече мощност, по-добре да се смени транзистора, ако ще се ползва тази схема.
Прикачил съм екселския файл за всички, които искат да поекспериментират със стойностите.



[ahedproductions]

Колеги, има ли интерес да разработя платка за предавателя? Имам няколко бройки части, може да направя 3-4 комплекта транзистор, платка, генератор и НЧУ.

[ahedproductions]

Колеги изразиха интерес, за това ще я направя при първа възможност и ще публикувам всичко тук.


[bobi mw]

[dragan]

Здарвей Биляне
Поздравявам те и ти пожелавам щастието да станеш още веднъж баща.
Другите неща ще се случат, когато му дойде времето.

[Radist]

С много модерен аудио процесор управлявате този предавател.
