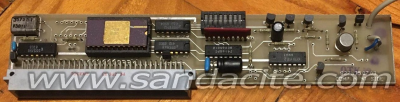

Някой да знае нещо за тази платка ???

[asasas]

   Мм,неясна за мен платка за Правец 8Х ... прома липсва...Производителя си пада по резултата от делението 22 и 7!
   СМ603Р

[radocadcam]

Мрежова карта U-LAN.

[asasas]

   Мдаам,това ще да е...
         http://agatcomp.ru/Pravetz/U_Lan.shtml

         копие на правешкия U-LAN    с тоя аудиконектор и числото Пи си ме затрудни..
         Благодаря!

[ССТАНЕВ]

На някой да му се намира схема на платка U-Lan?

[hris]

U-LAN платката на ПЪЛДИН601

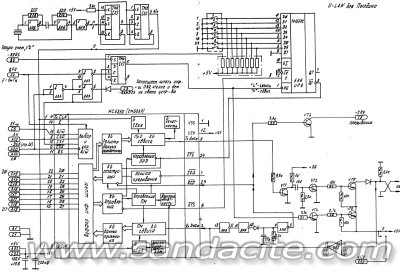

Схемата на един лист:

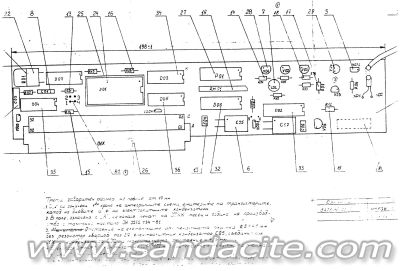

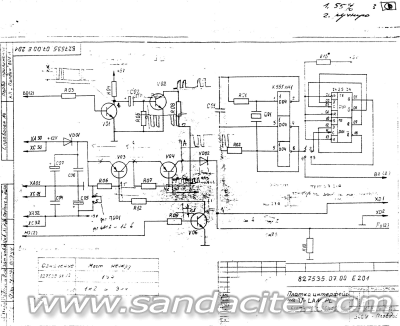

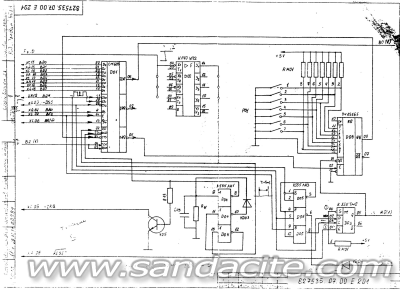

Схемата на два листа:

Документацията текст на руски език преведена:
 U-LAN.zip (10.33 kB - свалено 45 пъти.)

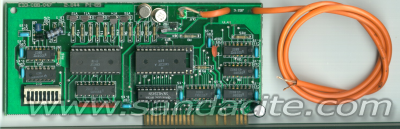

U-LAN мрежов контролер E33.088.047 2.044 P1-89:

Сетевая плата U-LAN. Совместная разработка предприятия "Вариант" и комбината "Правец". Производились в Болгарии. До "Варианта" компьютеры Правец в сеть не объединяли. Для экономии средств, чтобы не комплектовать каждый компьютер дисководами, с которыми была страшная напряженка, было принято решение комплектовать учительский компьютер 4-мя(четыремя) дисководами, а ученические загружать через сеть. Система позволяла связать в локальную сеть компьютерный класс на базе Правец 8, и передавать файлы и сообщения между компьютерами. Плата базируется на микросхеме последовательного порта Motorola 6850 и обеспечивает скорость 115 кбит/с. Известно о улучшенной и переработанной версии этой платы под названием ProLAN.
U-LAN мрежова карта. Съвместна разработка на предприятия "Вариант" и завод "Правец". Произведено в България. До "Варианта" компютрите на Правец не бяха включени в мрежата. За да се спестят пари, за да не се оборудва всеки компютър с дискове, с което имаше страшно напрежение, беше решено компютърът на учителя да се оборудва с 4 (четири) диска, а компютрите на учениците да се зареждат по мрежата. Системата даде възможност за свързване на компютърен клас Правец 8 към локална мрежа и прехвърляне на файлове и съобщения между компютрите. Платката е базирана на чип със сериен порт Motorola 6850 и осигурява скорост от 115 kbit/s. Известна е подобрена и преработена версия на тази платка, наречена ProLAN.
 ULANROM.rar (652.18 kB - свалено 39 пъти.)
В архива има няколко версии на фърмуера на платката U-LAN, базирани на ИС тип 2764 (28 пина) или CM7732P (24 пина).

[lopesbroko]

Много интересна платка! Не влиза в никакъв слот ,използува само захранване!Маже да е някакво тапа нещо??
Имитатор на импулси  или??

[CVT]

Тази платка не е за PC. Ако беше, щеше да си взема захранването директно от слот, а не чрез тези кабели.

Най-вероятно е била е част от някаква система в която е имало и PC. Трябвало захранване за нея и някой се е сетил за доста хитър начин хем да я захрани от PC-то, хем да я закрепи вътре. Просто е взел метална скоба от паралелна карта и я е завъртял за DB25 буксата.

[NKK]

Тази платка не е за PC.

Божа работа, както се казва , само разработчика знае какво е било в главата му. Това, че някой е запоил 2 кабелчета не означава, че не е за PC. Погледни страна елементи, там където са кабелчетата е предвидено за Molex конектор. Липсата на слот съединител може да е заради универсалност на платката, с този MAX232 явно е някакъв конвертор от  RS232 към "нещо си" или обратно.

[lopesbroko]

Тази я намерих в един Правец 16 с българско дъно ИМКО-4
Има петтица от която се използуват две пинчета.Дали не е за работа с касетофон което не ми се вярва или е някаква интерфейсна лан-карта,което е по вероятно защото Правец 16, с касетофон не съм чувал да бачка???
Не съм се заглеждал много в схемата ,но на пръв поглед видях операционче на входа,явно се е ползувало някакво предусилване.

[CVT]

Петицата да не е MIDI вход за йоника? Там обаче се използва пин 4 и 5.

[lopesbroko]

Всичсо знам за всички миди интерфейси.От програми до хардуер.Защото се занимавах с музикантска дейност.
Това няма нищо общо с миди!При миди,сигнала е цифров,използува се 4и5 пин без маса за да не се вкара грешка-шум от масата и стандартно се използуват оптрони във входно идходните устройства така има и галванично разделяне.Маса се взема за ниво от едната букса.Това е друга тема.
Като стигна до платката,че е на една таванска стая, ще обеля лепенката на единия чип да го видим какъв е и ще проследя двата извода на петтицата на къде отиват.
