Въпрос за високочестотна сонда

[vtc]

Колеги, някои има ли представа какво има във високочестотната сонда за мултимер Vielfachmesser 4?
Това са пробниците модел NF-tastkopf (до 3Мхз)и HF-tastkopf (до 300Мхз).

[yooo]

Здравейте . Ако уреда е като този на снимката ,ето всичко което имам за него . Има четири различни сонди . Плюс 20 Kv.

[vtc]

Да, точно това е уреда. Много благодаря!
Предполагам, че този диод 6A104 трябва да е германиев.

[yooo]

Да ,В.Ч. германиев . Заради по-ниското отпушващо напрежение . С диодна  лампа е по-добре , но при измерване няма от къде да вземеш напрежение за отоплението .

[roumenvelev]

В сондата на URV-3 се използват Шотки диоди BAT 16.

[ahedproductions]

Един съвет от мен: през ръцете ми са минали десетина "подходящи" германиеви и други диоди за детекция на ВЧ напрежения - 1N, BAT, BAS, 1SS, мас...., но само един блести с голяма точност при пасивната детекция, гаранция до 30МХц, до към 50МХц прави лек завал - руския Д311 (БЕЗ БУКВА). Вече неведнъж градя детектори с какви ли не специални диоди, само този дава точни и консистентни резултати. Проблемът не е само да се отпушва на ниско - собствения му капацитет дава отместване с честотата, защото участва в честотнозависим делител с групата от товарно съпротивление на детектора и входното на уреда след него.

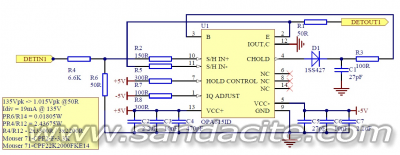

А ако имате нужда да измерите ВЧ напрежение с наистина голяма точност и скорост мога да Ви предложа едно решение - бърз върхов детектор с OPA615. Схемата служи за възстановяване на ниво във видеосистеми и е много бърза. Подбрал съм компонентите така, че изхода да следва уверено обвивната крива на сигнали до 54МХц. Входния делител е направен за до 135 волта, но може да го промените в зависимост от нуждите. Ако му добавите интегратор с бърз операционен може да получите един висококачествен и точен ВЧ волтметър за върхова или ефективна стойност. Единствения дерт е, че тоя диод 1SS427 едва го виждам, с размер на акара е... Много е важно R4 и R6 да са подходящи ВЧ резистори с минимална индуктивност. Ако няма да мерите много мисоки напрежения задачата е лесна. Но ако ще ходите над 150 волта - мислете какво ще слагате.
