Здравейте колеги!
Тъй като условията за работа на КВ у нас не са добри, реших да прибера радиостанцията (IC735 + AT150 autotuner) и да я подготвя за полева работа. Така лятото и зимата ще я нося с мен на пътуванията. Връзките са далеч по добри, когато антената и радиото са на много километри от София. Тък като наскоро си купих една ролка военнополеви кабел ВКШ-2 (много лек и здрав, устойчив на всичко, освен режещи инструменти), който да използвам за антенен проводник, реших да подготвя няколко антени за полева работа. Към момента съм направил две:

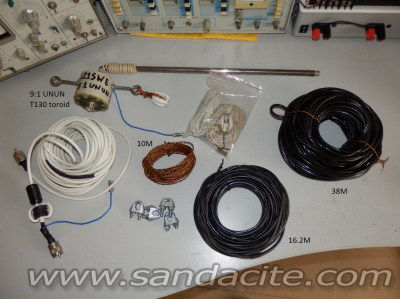

1. Захранен в края проводник за приемо-предавателна работа с мощност до 100 вата.
Комплектът включва:
а) Лъч 16.2 метра (ВКШ-2)
б) Лъч 38 метра (ВКШ-2)
в) Противовес 10 метра (подобрява работата на UNUN-а)
г) Трансформатор 1:9 небалансирано-небалансирано (UNUN) изработен с феритен пръстен Т130 и 1мм ПЕЛ проводник (3х9 навивки,
http://www.sandacite.com/forum/index.php?topic=5088.msg35211#msg35211) , на който е прикрепено единия яйцевиден изолатор на антената (сами тряф е изолатор, разположен е в дебелостенна тръба, но не пречеше...)
д) Кабел RG58 с добавени дросел (3 навивки през феритни ядра и още една клампа с ферит) и изведена земна връзка за противовеса.
е) Въже с яйцевиден изолатор за другия край
ж) 4 болтови U клампи за притягане на антенния проводник в двата края.
з) Някак символично заземително колче, но доказало се с няколко други антени като напълно достатъчно в читава почва. Правя му малко солен разтвор (около 2 литра) и заливам здраво за проводимост. Става. Не се смейте, чувам ви...

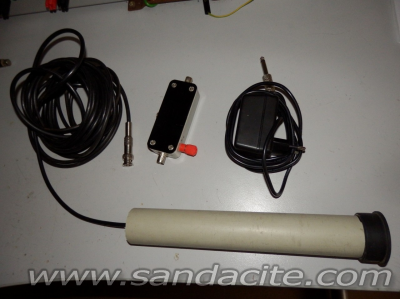

2) Активна приемна антена MiniWhip

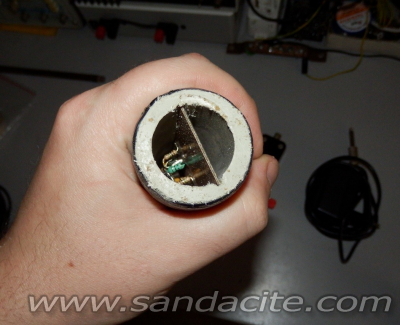

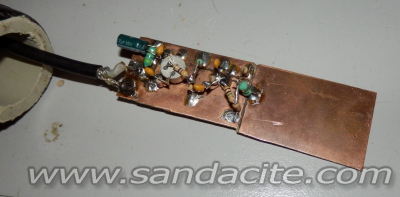

В кутийката е поместен инжектора и стабилизатор на 12 волта. От примената повърхност съм изрязал една много тясна ивица. По този начин и придавам клиновидна форма, която се заклещва перфектно в двата жлеба, които направих в тръбата. Те са глухи и по този начин здраво запоения коаксиал няма как да се измъкне под тежестта си. Към оригиналната схема освен стабилизатора в инжектора съм добавил и 47 микрофарада електролит към антената. Той не и позволява да се самовъзбужда на ниски честоти (както много обича да прави понякога...) Антената трябва да бъде монтирана на високо и надалеч от други обекти, особенно метални. Мисля да купя някакъв телескопичен прът, за боядисване например, който да ми служи за антенна мачта.
В момента изработвам още една активна антена, дизайнът на AMRAD, но модифициран за 12 волта и J310 транзистор от W1VD (move da byde otkrita tuk -
http://www.w1vd.com/ - AMRAD e-probe antenna), която ще пробвам по празниците!
