С какви лампи мога да заменя 6CG7?

[Петър Драганов]

Здравейте. Трябват ми 2 броя 6CG7, но не намирам освен в ибей. Моля за аналогм който мога да купя от България.

[Pichaga933]

ecc82  е сравнително близка и с пренареждане на цокъла, ще стане.

https://www.radiomuseum.org/tubes/tube_ecc82.html

https://www.radiomuseum.org/tubes/tube_6cg7.html

Ако не е тайна, каква е целта, като какво се ползва, в каква схема?


Иначе
 https://www.radiomuseum.org/tubes/tube_6n8s.html

я дават пълен аналог по харкатеристики ама е на октален цокъл...

[lz2xl]

Няма руски или европейски аналог.Някъде четох че 6Н5П е аналог.Но не ми се вярва.6CG7 има големи аноди,цялата серия ECC8x ми се струва че е кекава да я замени.Обаче тока не е голям,по 9 ма на анод.Пичагата може да е прав.Въобще 6CG7 е по висока и с по голяма арматура вътре.Не че това е критерий,ама все пак явно има защо.Може би 6Н6П.

[Pichaga933]

https://istok2.com/data/580/

6Н5П  поне на крака съвпада, без пререждане, иначе усилването и е в повечко.

[styrshel]

6Н8С е по близка по отношение на описаните приложения.

[Петър Драганов]

ecc82  е сравнително близка и с пренареждане на цокъла, ще стане.

https://www.radiomuseum.org/tubes/tube_ecc82.html

https://www.radiomuseum.org/tubes/tube_6cg7.html

Ако не е тайна, каква е целта, като какво се ползва, в каква схема?


Иначе
 https://www.radiomuseum.org/tubes/tube_6n8s.html

я дават пълен аналог по харкатеристики ама е на октален цокъл...

Луксман лв-105
6h8c може би ще се купят, но ще разгледам още малко.

[Pichaga933]

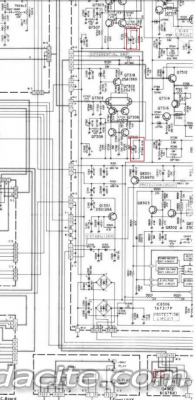

Прикачвам  Сервизното.

Лампата се ползва като преамп.

За съжаление е на платка  и в  ограничено пространство, което автоматично отхвърля употребата на 6н8с заради окталния цокъл и  много по големия размер.

Отхвърля се и използването на ецц82 поради това че , цокъла е на платка и не може да се пренареди.

Остава ВЪЗМОЖЕН само варианта 6Н5П да се сложат понеже краката им отговарят и после да будат настройвани с промяна на пасивни елемнти по схемата ако се наложи.

Възможно е да се направи/ецне и нова платка за други лампи, в случая препоръчвам ECC88

[lz2xl]

Остават като пълни аналози по цокъл

6Н1П усилване 4.5 ма/в максимален аноден 25 ма,препоръчителен аноден около 7.5 ма
6Н2П усилване 2.1 ма/в максимален аноден 10 ма,препоръчителен аноден около 2 ма
6Н5П усилване 9.75 ма/в максимален аноден 25 ма,препоръчителен аноден около 9.75 ма
ECC84 усилване 6 ма/в максимален аноден 30 ма,препоръчителен аноден около 12 ма
ECC85 усилване 5.9 ма/в максимален аноден 25 ма,препоръчителен аноден около 10 ма
ECC88 и PCC88 имат същия цокъл и подобни параметри,но усилването е огромно 12.5 ма/в

6Н1П е като че ли най подходяща.Мога да ти подаря няколко за проба.

[Петър Драганов]

При 6н1п необходима ли ще е модификация по елементите ?

[Pichaga933]

При 6н1п необходима ли ще е модификация по елементите ?

http://www.magictubes.ru/sprav/pdf/6n1p.pdf

Малко по нисък е анодния ток на тая лампа, за с/ка на това  и дават по голям коефициент на усилване  и повеко ма/в , та освен ако не е набримчена да работи на макс, ами в някакъв режим по вътрешните криви на характеристиката, нищо няма да има нужда да променяш и даже няма да усетиш промяна от оригинала.

Препоручвам ти, да сложиш Военния вариант, 6н1п-ЕВ доста по издръжливи са и по-качествено екранирани и направени като цяло.

[Pichaga933]

Относно въпроса за елементите



имаш:

- 2 катодни групи(кондензатор и резистор паралелно) по една за всяка лампа  на платката на крайното стъпало от тука настройваш тока на лампите с промяна на  стойността на резистора. Кондензатора задължително го смени, електролитен е  обикновенно е причина да се прецаква лампата.
- 2 резистора между анод и решетка на платката на лампите, тия по-добре не ги пипаш, те са за пиапне ако променяш катодните  резистори в катодните групи, за да имаш линейност ако променяш другите, ама  са ползвали  горния триод в балона  и за катоден повторител в сехмата и става малко сложно.

За начало само кондензаторите-електролитни са, в катодните групи замени с нови, същите стойности или поне ги премери за утечка, капацитет и тн , дали са читави.

Ако свири, го тествай С генератор и 1кхз синусоида, да видиш дали я рисува линейно. Премери анодния ток на лампите.

Ако  всичко е в норма и няма искривяване на синусоидата, нищо няма да пипаш по резисторите.

[lz2xl]

Няма причина да не стане с нея.

[Pichaga933]

Абе , ако бях на негово място, цялата серия  от 6н1п до 6н5п бих я изредил,за да видя кое най-точно ще влезе в норми и най-много ще ми хареса на слух.

Принципно бих заложил на златни Сименси E88CC- те са с по-големи по площ аноди, нова платка с нови цокли, преизчислени режими итн...

ЕВ варианта го препоръчвам и защото лампите са хоризонтално разположени, а нормалните правят понякога  микрофонии и други проблеми при такова разположение като поработят или ако са ползвани.

От това което прочетох по упътването, мисля че на някъде 115в анодно работят лампите,  което при тоя начин на връзване е по 57.5в на анод- хубава средна работа за анодно, не мога да разчета точко колко са раезисторите в катодните групи, ама имам чувството че не са набримчени на 9ма...

[lz2xl]

При мен са 6Н1П и 6Н2П с никелирани изводи.Слагани са на отговорни места,такива дето летят и понякога не се връщат Надявам се ме разбираш.Преди време ми подариха цял ЗИП където са наредени всяка в отделна преграда и не са в кутий.Ромбовете са на ВП приемката.Е ще ги дам на някой друг,все някой ще изплаче

[Pichaga933]

Как така тоз усилвател е останал без оригиналния си набор лампи?
