Въпрос за подбор на аналози на няколко транзистора , вече не в производство

[Pichaga933]

историята: Боря един Rotel RA-311, голям красавец.

 rotel_ra-311.pdf (6239.13 kB - свалено 238 пъти.)

Работеше с много кривоч в зука

Направих му пълна заменка на електролитните кондензатори. При измерване 99% баха с утечки и силно повишен капацитет в сравнение с новите .

Забелязах  Ремонт на единия канал на крайното стъпало че е правен, но след като работи не му обърнах внимание.

Пристъпих към настройка  на клипа  и DC офсета, както е посочено в сервизното. И тогава на Осцилоскопа лъсна проблем а на мултимера втори проблем.

1 Проблем Единия канал(дето няма ремонти по него)  Тока на стъпалата се регулира в граници далече от търсените 7.5mv  180mv-290mv( Процедурата е с употреба на  миливотметър по  сервизното ).  Тука още се чудя от какво е?

2 Проблем Другия канал,( който е с ремонти и заменени транзистори по драйверната част ) Мачка синусоидата от едната страна , а от другата не я разпъва. Тука обаче регулацията на Офсета DC офсета е възможна в предвидените граници. Но пък липсва промяна във височината на синусоидата при усилване на тестовия сигнал в отрицателната полувълна , а пък положителната полувълна я мачка на линия.

Извадих крайните транзистори (2 броя 2sc789 за канал) И единия, се оказа прекъснал.


Така и така и 2-та канала са проблемни, премерих резисторите и не открих забележителни отклонения в стойностите. Електролитте са нови.

А само 1 оригинална бройка от крайните транзистори няма начин да намеря . Та реших да заменя всички транзистори в крайното стъпало.  И драйверни и Крайни, поне да свирят еднакво 2 та канала като резултат.


Предложете съвременни намираеми аналози. Като магазини, вярвам на Комет и Фарнел само.

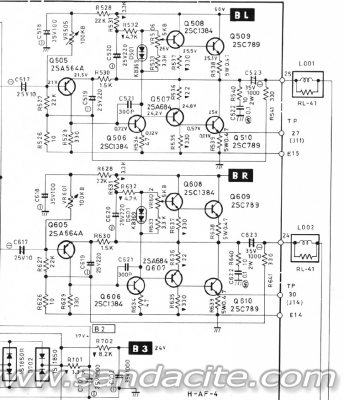

q509/q510/q609/q6102sc789 Toshiba- 1 брой изгорял но ще ги заменя всичките

q508/q608  2sc1384 http://pdf1.alldatasheet.com/datasheet-pdf/view/12858/PANASONIC/2SC1384.html
заменен със 2SC33725 http://www.datasheetcafe.com/2sc33725-datasheet-pdf/

q506/q606  2sc1384
заменен със 2SC33725


q507/q607 2sa684 http://pdf1.alldatasheet.com/datasheet-pdf/view/12729/PANASONIC/2SA684.html
работещ


q505/605 2sа564аhttp://www.datasheets360.com/part/detail/2sa564a/2567045399652995918/?alternatePartManufacturerId=0
заменен с bc559 http://pdf1.alldatasheet.com/datasheet-pdf/view/2894/MOTOROLA/BC559.html

Та предложете съвременни аналози намираеми за транзисторите в тази схема:


2sc789
2sа564а
2sa684
2sc1384

[Eltehno]

За крайни бих ти препоръчал BD912. Ползвал съм ги и съм доволен от тях, а и са евтини. Също и MJE3055.

[Pichaga933]

За драйверните някакви препоръки?

2sа564а
2sa684
2sc1384
