Здравейте,

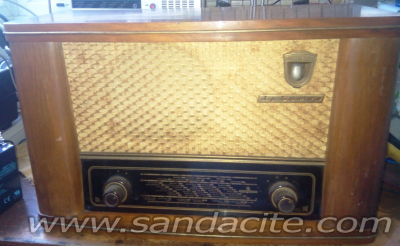

        Представям ви третия ми Христо Ботев.

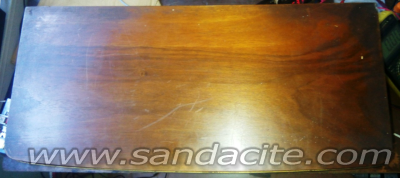

        Радиото беше излючително запасено. Само го почистих,пренавих дроселната част на изгодния траф (беше прекъснала), смених катодния електролит и прехвърлящия към първа решетка на EL84 и полирах и лакирах лайсните на резонансната дъска.
          След това се наложи настройка и сега работи перфектно.

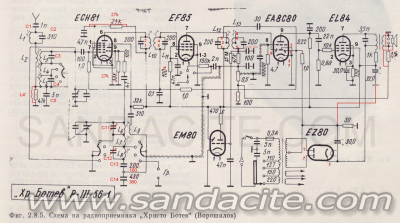

           При разглобявянето и зглобяването ми направиха впеатление някой разлики от популярната схема, които съм отбелязал с червено.

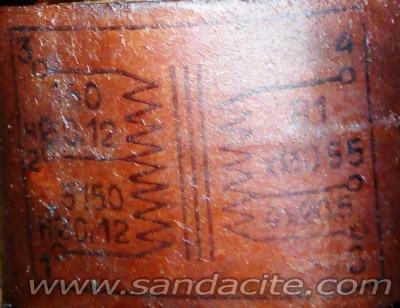

   Изходната намотка има две последователни намотки, като по малката се използва за обратна връзка.
   Анодния кондензатор на ECH81 беше свързан както съм показал с червено. Предполагам, че е фабрична грешка и го вързах към анода.

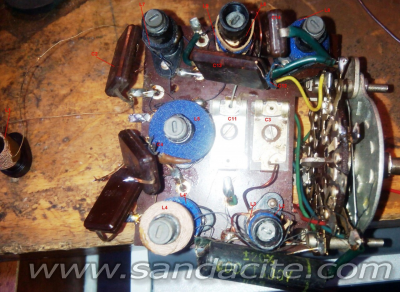

   И последно, съпротивлението 47k на входния кръг, което е заменено с индуктивност.

[rolling_heads]

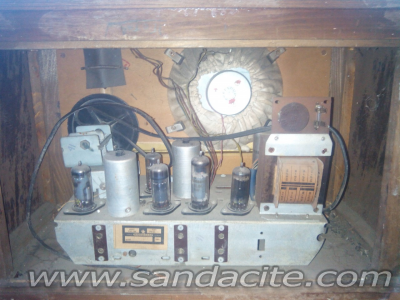

и още снимки

[rolling_heads]

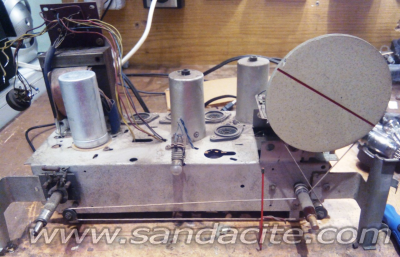

И последните снимки

[rolling_heads]

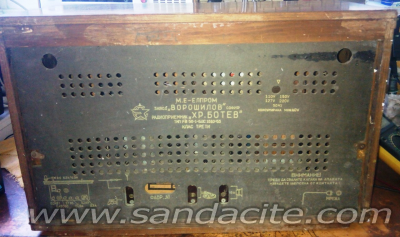

Етикета
[ Посоченият файл е недостъпен ]

[Любо Божков]

Много добре се е получило.
Относно модификациите - това е може би българския радиоприемник с най много модификации. По долу пускам някои варианти, забелязани от мен, но далеч не всичките. Относно L4' - това е бобина от варианта с миниатюрни лампи, а също и от "Мир"и "Септември". Виждал съм я монтирана на варианта с 80_та серия, но винаги несвързана.
