Интересния Лампов проект 6п6с + 6н9с

[gruyo]

ОО  не  бързам  знам че  ще  го  направиш !!   Олеее  колко съм сляп  та ти си с 6П6С

   Казах  ти аз  , със здраве  да си  го  слушаш

[Pichaga933]

Изшкурена кутия + монтирани 100ua индикатори

, които ще работят като UW Индиактори директно от входа, без никакво захранване, по таз схема:

Монтиран, двоен шотки диод  с бърза реакция какъвто имах+10 микро неполярен CMD кондер

[Pichaga933]

Проблем с клипване....

тествам със синусоида 100hz

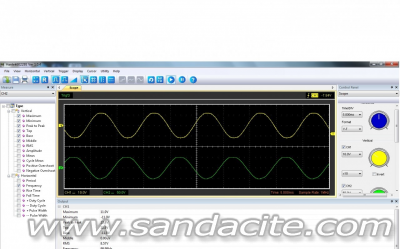

Жълтата вълна (горната ) е на 1ва решетка на крайна лампа, тоест слуша какво излиза от предусилвателя
Зелената вълна (долната) е на Изходния трансформатор, тоест слуша какво излиза на колоните
(Стабилизарал съм тригера на -7.84в, за да не бяга картинката, та да не ви прави впечатление тази стойност.)
Нямам 100:1 сонда за да меря на анода на крайната лампа.

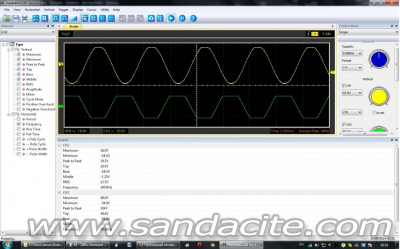

Като на 1 ва решетка на 2 рата лампа (6п6с) напрежението достигне 11,9в ,  на изходната намотка на изходния траф почва клипване отгоре.

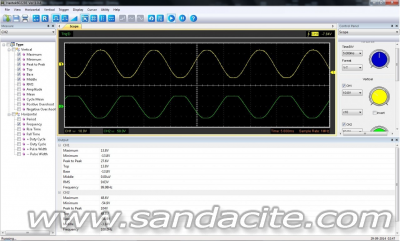

 и като достигне 13.8в , почва клипване и отдолу на вълната
По нататък с повишаване на напрежението изглеждат равномерни/еднакви тези 2 клипа.


Като на 1 ва решетка на 2 рата лампа дойде 15,7в АС, Започва да клипва предусилвателя (6н9с)  вълната отгоре

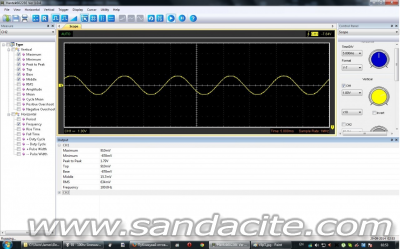

Източника е това в пълен размах(DAC 2706май беше):


Клипването след трафа мисля е понеже трафчето е за ВО и се насища бързо, тук няма какво да направя, май...

Клипването на предусилвателя(6н9с), е тука е въпроса какво да го правя, да не би 2в АС да са му много и да трабва да ги орязвам с резистор ?

Лампите са  в режимите по ВАХ  по, които е правена и схемата...

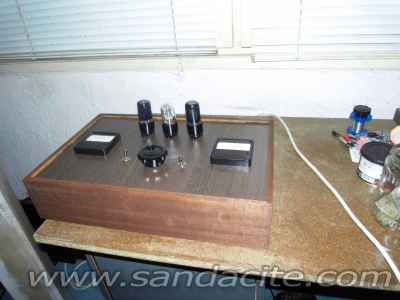

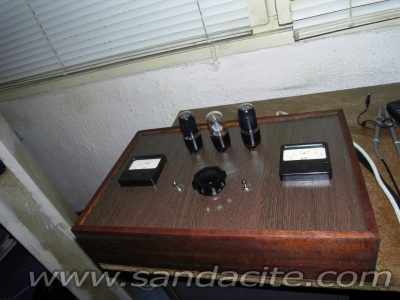

И за тези кото са дочели до край, награда, снимак на монтираните индикатори , които ще играят ролята на UW такива на входния сигнал

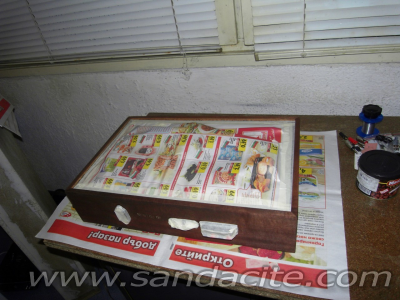

пп, кутията е изшкурена, байцната тъмно и лакирана 1 ва ръка лак
