Генериране на АМ сигнал със синтезатор AD9851

[ahedproductions]

Около 200мА на парче съм ги наместил. Бомба са така. Всичко, което казваш е истина. Но на СВ не е толкова важно. Единственото, което бих променил е да му вдигна захранващото, ще се чуства по-добре. А тия керни са китайски някакви и данните им в дейташита не са полезни за никакви радио-сметки. Само Аl е смислено, останалото е свързано с насищания и режими в SMPS-ките. Но пък как само оживя с тях, материал 2 на Амидон направо го успиваше исулвателя. Малко са големички изходните за тази малка мощност.
Между другото през цялото време, през което се борех с това, имах много силен в делото помощник - Митко, LZ5JF. Ако не беше той и неговоте безценни съвети, сигурно още щях да се балбаничкам с това стъпало. Иначе той горещо препоръча тези - http://www.mitsubishielectric-mesh.com/products/pdf/rd15hvf1.pdf . Съвсем точен избор!


[lz2xl]

Мога да ти пратя няколко колелета МФ1000 10х6х4 от самелските подарък да пробваш.Добре се държат до към 5-10 вата.На практика пълен аналог на амидонските.Само че са няколко пъти по евтини.Стават за там никел ферит М2000НФ 16Х8Х6.Има и от тях обаче на мен  ми идват нискочестотни.Китайските не влизат в никакви сметки понеже ги правят само за тапи против смущения и за тая работа стават

[ahedproductions]

Благодаря ти!
Преди време си накупих амидонски какви ли не накуп и нямам нужда, признателен съм за предложението!


[lz2xl]

Друго си е КП904А с 40-50 волта на дрейна,хем линейно хем и без ферити може да минеш

[ahedproductions]

Ау да, помня го това животно! Тлъсто руско транзистор!  Те бяха 3 паралелни микросборки КСТ613 с хоризонтален канал в един корпус, с винт.
Вариант - http://qrx.narod.ru/hams/usilit_hf.htm

[lz2xl]

Единствения недостатък на тоя транзистор е високото напрежение на дрейна,не по малко от 40 волта.Иначе е много линеен и се държи като мощен нисковолтов триод.Това в сравнение на аналогията му с лампите.Правих опити за усилвател на мощност за Citizen band през 90-те когато все още беше модерен 27 мхц Сега има далече по добри

[ahedproductions]

- Виж това животно. Много пари, но някой ден ще взема един да видя какво може да се изцеди от него на КВ. Не се съмнявам, че дизайнът с него ще трябва да е много ВЧ обезпечен като корпусиране, развръзка и разположение на елементите. Ще е голямо предизвикателство, един юнак вече го е тествал - http://files.qrz.com/r/iz6kpr/AMP.jpg .
Ето дейташита - http://www.nxp.com/documents/data_sheet/BLF578XR_BLF578XRS.pdf

[lz2xl]

Горкия транзистор,какво ли не го правиха

[ahedproductions]

Да, а на него как хич не му дреме ...  Разводнихме темата...

[origo]

Това си е жива проба реклама и няма много общо с реалността. не казвам че не го поставиха в неблагоприятни условия и оцеля, но всеки знае че в реалността възникват често доста по-неблагоприятни условия в които транзистора ще си опука както всички останали. Няма как да е як като лампа, просто не е лампа.

[ahedproductions]



[lz2xl]

И по издържливи са,те тука една дузина предаватели на FM банда са на една антена.Все по киловат и повече и няма поразий,мястото е високо и статици има и всичко неприятно за електрониката което може да си помислиш.Транзисторите са много издържливи обаче са много скъпи.Поне тия и подобните им.Не може така като оня шоп от вица пред клетката на камилата "Те такова животно нема"  Рекламата си е реклама,факта си е факт.От друга страна като погледнеш тия предаватели какви пари дерат от реклами от чисто злато да ги направиш и да са по 10 кила парчето пак ще са ти без пари.Тъй че не бързай с констатацийте

[ahedproductions]

А и това парче е 300$.  Тази цена не е случайна.

[lz2xl]

300$ като кажеш звучи и тако и вако един вид много пари.Ама ако си правиш нещо за хобито.Те тия шоколади са си за комерсиални предаватели.Каквото и да сложиш,колкото и да струва си избива парите Особенно напоследък в FM диапазона стана модно да се слагат необслужваеми ретранслатори.Управление и аудио през интернет и дурако устойчив предавател Когато бяха лампови телевизионните "релета" всеки месец ходеше отбор юнаци на обслужване Това го слагаш и решаваш проблените освен ако мургавите техници не го навестят да проверят колко бакър има

[ahedproductions]

Привет колеги!

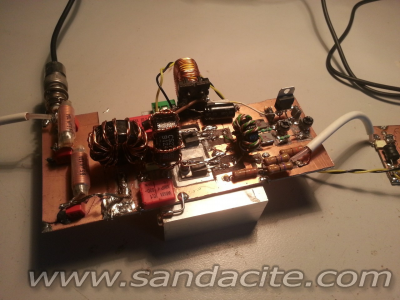

След цял ден перипетии и подобрения, бих казал че имам стабилен дизайн. Ето и измененията:
*************************************************************************************************************************
1) Смених транзисторите IRF830 обратно с IRF510. Пошниския входен капацитет се отрази благоприятно на чуствителността по вход.
2) Заземих радиатора в няколко точки.
3) Премахнах резистивната схема за преднапрежение и я замених с регулатор 7805. От него през 10к потенциометри и 4.7к резистори подавам преднапрежение на двата гейта отделно. Тази промяна, въпреки че премахна термичната обратна връзка с ценерите, даде много положителен резултат по отношение на усилване, стабилност и линейност. Може и проблемът да е бил в мойто изпълнение преди това.
4) Съединих платките на крайното стъпало и филтура, премахвайки една кабелна връзка.
5) След като изгорих без да искам модулиращия транзистор на DDS-a го замених с друг и установих, че първия е бил дефектен или некачествен. Имаше един странен ефект, който не можех да си обясня. При по-високо ниво на носещата се получвашае ефект на компресия на носещата. За да опиша ефекта, нека кажем, че имаме 100% скала на изходния сигнал. Като модулирам на 100% всичко е ок (лллеко заоблени върхове по точно), но когато премахна аудиото не падаме до 50% носеща, а до 70% от скалата. Просто при модулация носещата се "смъкваше", което никак не ми се връзваше с дейташита на Аналог. Оказа се, че транзисторът ми е бил проблема! Сега 50% (от скалата) носеща я модулирам до 100%. Сега и формата е далеч по-правилна!
6) Повиших захранващото напрежение до максималното за захранването - 16.8V, като коригирах преднапрежителния резистор на GALI6+ усилвателя от 120 ома на 170.
7) Сложих по дебел дросел на захранването на крайното стъпало - 330uH, от по-дебела жица с по-малко съпротивление.
*************************************************************************************************************************
Поекспериментирах и установих, че мога да изцедя към 16Wp от усилвателя, но след като целта ми беше 10W съм го отдръпнал и върви линеен и хладен.

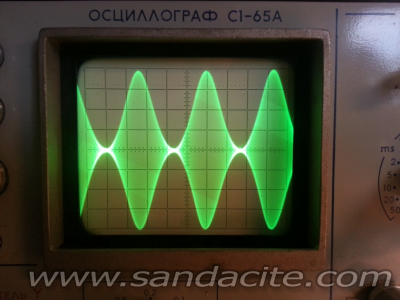

Тук напрежението е 40V върху 50 ома - 16Wp! Нулата ми е отместена малко надолу.
