Приемна антена в града - противошумов въвод

[ahedproductions]

Незнам колко е истински, но... https://elimex.bg/product/39322-j310-to-92

[lz2lx]

   Скъпо ги продават ми се струва. Същата стока. Тук са за под лев.
            https://aliexpress.ru/item/32963932530.html?spm=a2g0s.12269583.0.0.4500466f90eVgw



[analogovashemotehnika]

Според мен едва ли ще се намери читав J310 и то в THT корпус в родните магазини. За сметка на това във Фарнел са налични MMBFJ310/309 и то на прилична цена.

[lampamp]

За сметка на това във Фарнел са налични MMBFJ310/309 и то на прилична цена.

Ползвал съм такива за моя мини уип тях намерих.

[ahedproductions]

Ползвал съм такива за моя мини уип тях намерих.

[dinev66]

Колеги, реализирах Mini Whipe по схемата на руснака, за която стана дума по-назад в темата. Работи добре и стабилно.
В следния файл също има полезна информация, която ми помогна:

 Active Monopole Amplifier.pdf (135.57 kB - свалено 159 пъти.)

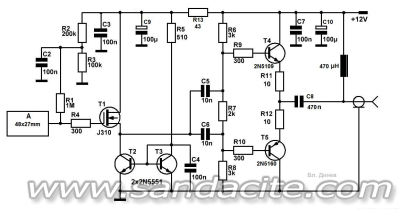

Ето и схемата:







2N5551 от Comet, останалите транзистори от Ebay. Вместо 2N5109 може да се ползва 2N3866, който се намира в Бг, напр. Tretov ot St. Zagora. Но първият е по-добър.

   Първоначално е добре R7 да се използва 1- 1,2 К за да се ограничи тока през изходните транзистори. След подбор на R8 за установяване на 1/2 на изхода от захранващото напрежение, след това сменете R7 на 2К. Аз пукнах един транзистор, защото не направих това. Описано е в сайта на руснака.

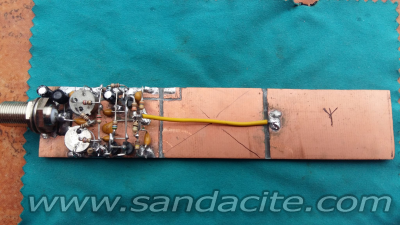

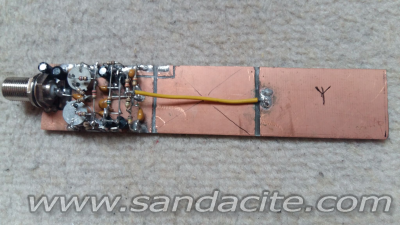

    Т5 грееше, в рамките на допустимото, но понеже колектора му е на маса му мазнах термопаста и го лепнах на фолиото на платката. Вижда се и на снимката.
Токът на покой през крайните транзистори е 30mA, a през J310 около 20-25 mA.

    Благодаря на Билян за насоките, които ми даде.
