Сега когато се повдигна темата за тези часовници и си потърсих темата, видях, че в същност така и не съм качил чертеж на пълната схема на часовника на компютър.
Та ето я и нея:
На схемата в ляво е представен кварцовия генератор на 4 мегахерца, делителя на честота, който изработва всички честоти използвани в часовника и схемата за формиране на сигналите от бутоните, която премахва неидеалните комутации в механичните бутони и задава постоянно увеличение на стойността при задържан бутон.

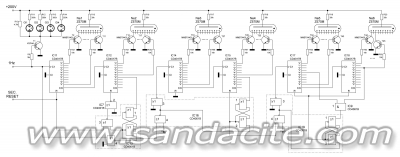

На схемата в дясно е представена основната броячна група с прилежащите и елементи и управлението на цифровите индикаторни лампи.

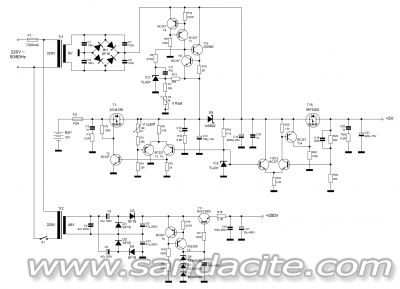

На тази схема е изобразен захранващият блок. Съдържа нисковолтово стабилизирано захранване подсигурено с оловен акумулатор, както и схема за извършване на заряд на акумулатора с константен ток и поддръжка в готовност с константно напрежение. Също така има и грижата при разряд да спре консумацията от акумулатора при падане на напрежението под определена зададена стойност. Също така съдържа и схема за осигуряване на стабилизирано високо напрежение за лампите, за която стана вече въпрос и в другата тема.
Като цяло, както се вижда замисълът ми беше всичко да се изпълни по "допотопен" начин почти без да се възползваме от достиженията на съвременната интегрална схемотехника, просто така виждах часовника тогава. Сега бих реализирал всичко с микроконтролер и преместващи регистри за управление на лампите, но пак не бих отстъпил от статичното им управление.
