Преди доста години бях в тази ситуация-имах кутия за Адмирал и нищо друго за него.Така си остана само копчето-тук никой не откликна, само на някои им хареса приказката и я използваха даже не еднократно. Сега ситуацията е по-сложна- имам две кутии и някой допълнителен чарк и желание да ги възстановя. Не като пълни самоделки, а с оригинални елементи. Който има желание да ми бъде полезен -ако има тези модели по-едри снимки ще вършат работа. Знам за радиомузеите ,разглеждал съм ги, там повечето показват че имат нещо. Имам схеми, имам и толкова много неща за евентуална размяна че даже незнам всичко което имам.

[navi]

Ако започнем с малката кутийка - DKE38, така наречен „муцуната на Гьобелс„. Произвеждан в мрежов и батериен формат.

Да започнем със лампите:
1. Мрежовия приемник е със VY2 изправителна и VCL11 комбилампа. Ако нямаш лампите, забрави - двете са проектирани само за този приемник и се продават на цената на златото. Особено VY2 е изключително рядка заради компромиса в захранването, заради който се изхабява след по малко от двеста часа. Тук е схемата:

[navi]

Нещо обърках, продължавам

Така.
Батерийния е със лампи КС1, КС1, КL1. Тук шансовете са по- добри, но...батериен.

Следващият момент са индуктивностите.

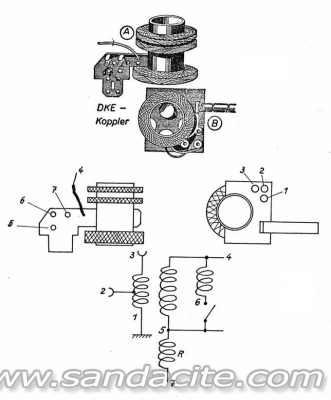

Антенният вход е със променлива индуктивна връзка.

Останалото е, че превключването СВ-ДВ става с превключвател на колелото за търсене на станции. Всичко останало е банално.
Мисля, че, като се има пред вид, че това е радио, проектирано да приема само близки, силни станции и то при примитивно качество, човек трябва да прецени възможността в кутията да вгради нещо модерно.
Ако въпреки това натежи решението да се търсят оригинални части мога да помогна със детайлни снимки.

[navi]

Продължение:

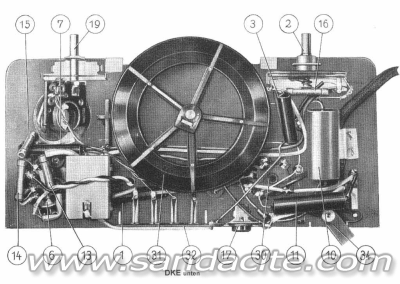

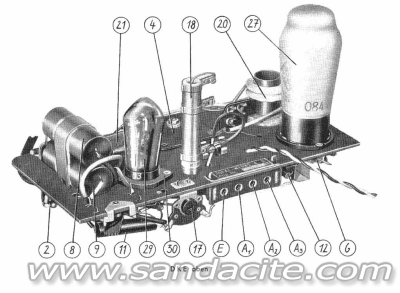

Отдолу списъка на частите номерацията отговаря на двете схеми в предишния ми пост:

Пускам също така още схеми. Едната на батерийния приемник, другата на вариант 2, който доколкото си спомням само се различава, че дросела в захранването е сменен със съпротивление.


Утре пращам подробни снимки на мрежовия приемник. Батериен нямам, мисля че Валери беше показал тук ремонта на неговия.

[navi]

Вариант две:

Вариант 1944:
