Привет сандъкчии!
Покрай едно предавателче изградих лентов изходен филтър, от който получих много добри резултати.
Филтъра трябваше да отговаря на следните изисквания:
1) Пропускана лента: 1.3МХц - 1.6МХц
2) Вх./изх. импеданс - 50 ома (без трансформация)
3) Несиметрична характеристика:
     a) За трети хармоник и нагоре (3.6МХз+) поне -60dB
     б) За 1/3 от минималната (433кХз) и надолу поне -30dB
4) Максимално КСВ в лентата на пропускане: 1.08
5) Индуктивен сериен вход и изход (заради вида активни елементи и следващи блокове)
В крайна сметка несиметричността в характеристиката се оказа улеснение, а не проблемна странност, защото неравмномерността в лентата на пропускане откъм ниската страна, където е по-проблемна) бе постигната по-добра с малко оптимизация. Загубите в лентата на пропускане са около 0.18дБ, което ще се транслира в около 4.2 вата на 100 загуба. При ползване на филтъра за еднотактен предавател може да очаквате около 36дБ потискане на втори хармоник за минимална работна честота 1.3МХц и около 49дБ ако излъчвате на 1.6МХц.



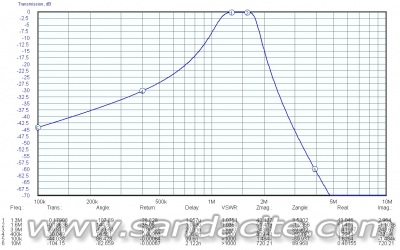

За желаещите да си "поиграят" с дизайна (например в SimSmith) или да го симулират съм прикачил:

 BFa2000.zip (34.49 kB - свалено 42 пъти.) S2P файл с S-параметри и схема за LTSpice

Ето и схемата!
Групажни компоненти: 949 пФ (910пФ+39пФ), 937пФ (910пФ + 27пФ), 4860пФ (4700пФ + 160пФ или 4700пФ + 120пФ +39пФ)
