Усилвател с РАМ 8403

[NHB]

Набързо прегледах ПДФа на този чип. Пище си вътре как да се избегне излъчването на радиосмущения. Има 2 съвета:
1. На захранването на самия чип в паралел да се свърже максимално кблизо 1uF кондензатор с нисък импеданс за ВЧ.
2. На изходите да се поставят LC филтри или ако не, поне феритни пръстени на кабелите и след тях - кондензатори 220нф към маса. Понеже усилвателят е тип full bridge, трябва да се сложи ферит и кондензатор на всеки изход, или 4 бр.

[veso74]

Добавянето в захранването на 1000 uF / 150 nF (а и на платчицата има два smd кондензатора към +5V/GND) и добавянето на LC-верига към висоговорителя не помогна особено (дросели с ВЧ тороиди 22 uH - 22 uH в двата проводника и 100 nF) - двете снимки на екрана са без/с LCL верига. Вярно: някой децибел са по-ниски нивата, и толкова. Преполагам на ВЧ ефектът ще е по-голям (но няма да ги премахне изцяло).

При близко разположен приемник с чувствителност в микроволтовата област, голям ефект на подобрение не очаквам.
(При използване на усилвателчето добре е поне, че честотната модулация в УКВ е устойчива на смущения).

Като за сравнение, пораждащо размисъл: при усилвател в клас AB (напр. с TDA2822, LM386), електромагн. обстановка около изходните проводници е такава, каквато е референтната.

[veso74]

Днес случайно попаднах на видеото по-долу, отчасти свързано с темата.
В 0min 54s автора споменава за въздействието на усилвател с ИС РАМ8403 върху приемането на FM.

Рейтинг фм тюнеров RDA5807, TEA5767, AR1010
www.youtube.com/watch?v=Ee-WPEMkYN8&feature=youtu.be&t=54

[ahedproductions]

Този усилвател се води от типа Filterless, т.е. може да си управлява товара въпреки хармониците в него. Обикновенния EMI (електромагнитни смущения) филтър се състои от 1000мКф в захранването, феритно мънисто (но какво...?) и 220пФ кондензатор към маса. Според тях този филтър би трябвало да потиска смущения от около 1МХц нагоре, но това са глупости.
Истината е, че всеки клас Д усилвател има нужда от изходен филтър, защото на практика той не вади това, което му подавате а правоъгълен негов ШИМ вариант. Това с EMI филтъра е само и единствено да си изният ръцете, да се отчетат че са измислили нещо. Неспоменаване типа на феритните мъниста, от който би зависел този филтър каква честота на срез ще има, показва че този ход е вятър и мъгла. Този усилвател е типичен пример за безхаберието на производителите. Ако бяха хора на място щяха да свалят една спектрограма какво се излъчва с къси, средни и дълги жици, да предупредят че има проблем. Да кажат да, усилвателя МОЖЕ да работи без филтър, НО ЩЕ СМУЩАВА. Загрижили се те за ефира над 1МХц, честота в средата на СВ. Много ме дразнят...

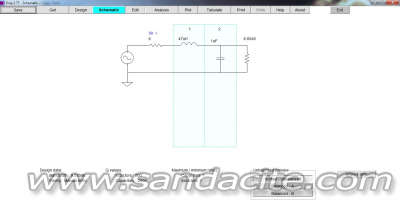

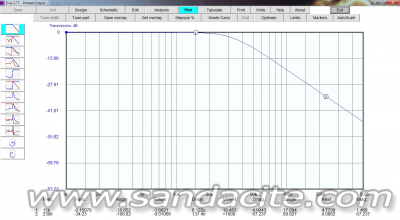

Според дейташита честотата на превключване е 230кХц. Ето ви един филтър, който съм настроил за 6 ома, по средата между 4 и 8. Филтърът пропуска свободно до 15кХц, затихването за 230кХц е 34.23дБ, което е 51.4 пъти по напрежение, 2648.5 пъти по мощност. Би трябвало с него да няма никакви смущения. На долния край на СВ потискането е на -47.63дБ и ако не държите жиците до говорителя значително дълги, би трябвало да няма драми в ефир. Този филтър НЕ Е ЗА BTL режим, само за SE. Ако някой има нужда от филтър за BTL (замостено моно, като двата канала работят върху един говорител), да каже.





Съветвам ви да използвате този индуктор - https://store.comet.bg/Catalogue/Product/9510/
И такъв кондензатор - https://store.comet.bg/Catalogue/Product/18860/
Съзнателно съм сложил такъв дросел, има ниско собствено съпротивление. Ако сложите филтъре не пускайте чипа без свързан говорител!!!


[veso74]

Филтрите в изходната верига дават своя положителен ефект. Но при условие, че исканите ни сигнали са в мили- и микровлтовата област (за радио-приложение), то резултатът е само частично подобрение.

-51,4 dB e затихване "само" 372 пъти (и то теоретично). Дроселът с паразитния си проходен капацитет прави това число далеч по-малко.
А при вход откъм усилвателя във волтовата област (ШИМ напр. ок. 5V или 2*5V при сим. изход), 5 / 372 = 13 mV на раб. си честота, то смущаващото напрежение, генерирано от платката, причислявам все още към смущенията.

Частично съм си решил проблема с монтиране на РАМ8403 платчето направо върху изводите на високоговорителя (за един канал), а към колонката подвеждам захранване (с филтър: дросел и кондензатор към земя) и входен сигнал (през RC-филтър) с ширмован кабел.

Вярно, РАМ8403 "пее" по-добре от LM386

[ahedproductions]

Филтърът пропуска свободно до 15кХц, затихването за 230кХц е 34.23дБ, което е 51.4 пъти по напрежение, 2648.5 пъти по мощност.

Проходния капацитет на дросела е незначителен за тези честоти, а пък по-нагоре капацитивното съпротивление на паралелния кондензатор ефективно шунтира високите. Тъй че ефекта ще е силен. А и самия говорител представлява бая комплексен товар във ВЧ зоната, не е просто индуктивност.

[veso74]

Да, преписал съм грешните числа, още по-ниско е затихването значи

Ако искаш пробвай усилвателя без филтър, сложи и филтър. Слушай, мери, ако ти харесва: използвай.

Не ми допада вероятността за смушение и по-доброто решение ще ми е без усилвателя в клас D в радио-съоръжение, дори за FM приемниче .
Песимистично звучи, зная, но има добри нормални усилватели и в клас AB.

[ahedproductions]

Не ми допада вероятността за смушение и по-доброто решение ще ми е без усилвателя в клас D в радио-съоръжение, дори за FM приемниче .
Песимистично звучи, зная, но има добри нормални усилватели и в клас AB.

Подкрепям

[soton]

Характерно за бългрите е да се оплюва новото - ми те хората са си го написали как се прави,ама нали нилой не чете,или не знае езика...

[Radio208]

Характерно за бългрите е да се оплюва новото - ми те хората са си го написали как се прави,ама нали нилой не чете,или не знае езика...

Тук се събраха доста интересни мнения, но не забелязах "българите" да оплюват "новото".
Коректно е потребителите предварително да бъдат информирани, че тези усилвателчета "обичат"
 да излъчват смущения и не са подходящи за някои радиоапаратури.
Това обаче не пречи да направим експерименти и проверки какво е положението на практика.
Като външен усилвател PAM8403 се представя много добре към ТВ, FM-тунер, SAT-тунер, плеър,
а с тонколони с по-дълги жици става и за "предавател" !

[Radio208]

Има ли схема за включване на PAM8403 като моно усилвател ?
Може ли да се ползва само единия канал на стереото ?

[veso74]

Включи си единия канал, а можеш да закъсиш входа на неактивния към GND.
---
Експериментално около час слушам FM приемниче на две усилвателчета-китайски модулчета с HXJ8002. Захранване 5V. Нормално звучи. Вероятна алтернатива по размери, достъпност, цена, мощност и др. (ако КПД не е от значение).

Мод: смених входния кондензатор C3 от 100nF на 1uF "за повече бас"  .

[Pichaga933]

Проходния капацитет на дросела е незначителен за тези честоти, а пък по-нагоре капацитивното съпротивление на паралелния кондензатор ефективно шунтира високите. Тъй че ефекта ще е силен. А и самия говорител представлява бая комплексен товар във ВЧ зоната, не е просто индуктивност.

Благодаря за схемата,  Ще я пробвам.

[Кръстан]

  Какво радио, на какъв обхват мога да ползвам за да улавям сигнала от PAM8403  Детектирания сигнал с добро качество ли е?

Може паразитното излъчване да се ползва за комуникация пълен дуплекс на малки разстояния - два ''предавателя с PAM 8403'' и два радиоприемника. Т.е. два приемопредавателя, трансивъра.

[joro]

Захранването е със стабилизатор 7805.
между вход и маса и изход маса на тези схеми
трябва да има "С"  150nf
 има ли ги
 иначе има пулсации
