5 Чайки

[lampamp]

Ще се оправи, и много добре обяснено.

[Петко]

Това ще ти свършели работа ,със много къси изводи е.

[rolling_heads]

Да Пепко, това е NTC'то.
В момента нямам нужда, намерих от един донор.
Въпроса, по скоро беше, принципен.

dinev66, Благодаря за обяснението. Точно от такова имам нужда. Не забравяйте че нямам образование в областта на електрониката. Самоук съм и такива лекции са ми нужни.

[rolling_heads]

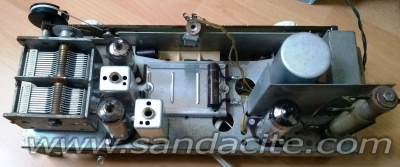

Оказа се че едното шаси е със селен оригинално. На мястото на UY85 е поставено мрежовото съпротивление. Няма отвор за цокъл, което е наложило леко разместване на монтажа. 100ом за обратната връзка е монтиран на превключвателя за обхватите и NTCто е на друго място.

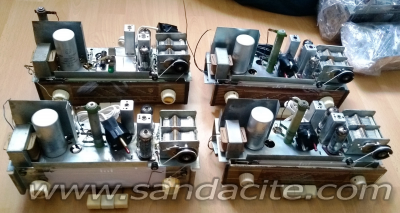

Имам 4 готови шасита. Оказа се че петото е от комсомолец и няма задни крака.



Започнах работа по сандъците и докато чакам да съхнат лепилата направих белите лайсни.

Материала го намерих пред блока изхвърлен. Някаква пластмаса с дебелина 2.5мм  защитно фолио от едната страна. Не знам каква е пластмасата и къде се продава, но явно се намира.

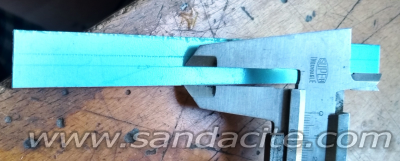

Първо направих линии върху фолиото със шублера. ширината е 7мм

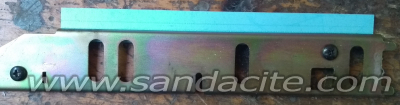

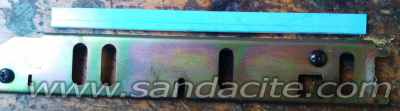

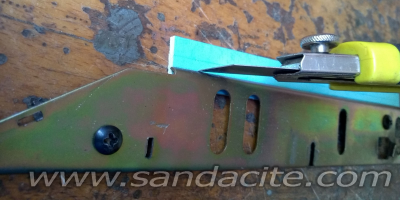

След това затиснах с един остатък от Електрон 417Д и отрязах с макетния нож

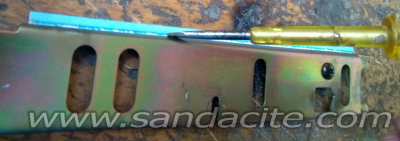

След това пак затиснах с ламарината и с един подострен фазомер направих каналите

[rolling_heads]

Последва грубо оформяне с макетния нож и шкуркане




и ето резултата.

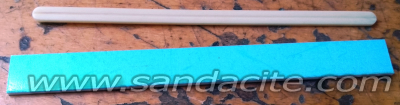

По тъмните са оригиналните

[Лъчо Минков]

  Супер попадение с тази изхвърлена пластмаса! За майсторлъка  Аз имам Чайка със счупени лайстни, кандидатствам за две бройки.
